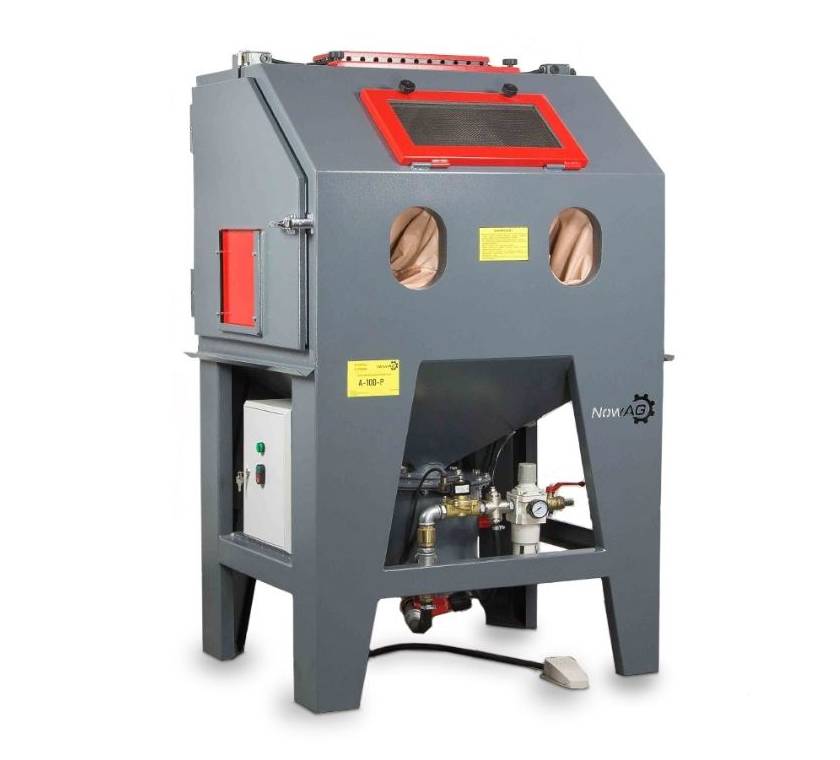

Камера абразивоструйная напорная NowAG A-80/100/120/140P

Для удаления пыли из камеры, получаемой в процессе проведения работ, необходимо подключение к фильтро-вентиляционной установке серии F (не входит в комплект поставки). Так же возможно подключение к другим внешним устройствам и системам вентиляции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	NowAG A-80P	NowAG A-100P	NowAGA-120P	NowAG A-140P
Артикул	10501000	10502000	10503000	10504000
Наружные размеры ШхГхВ, мм	935х740х1630	1130х840х1730	1335х1042х1960	1535х1042х2035
Внутренние размеры ГхШхВ, мм	673×800×650	773×1000×750	973×1200×850	973×1400×850
Электроэнергия, кВт	0,1	0,1	0,1	0,1
Расход сжатого воздуха, куб.м./мин	см. табл. ниже	см. табл. ниже	см. табл. ниже	см. табл. ниже
Масса камеры, кг	210	265	320	350
Стоимость, руб.	324 000	345 000	360 000	375 000

Камера абразивоструйная напорного типа NowAG серии A устроена по классическому типу.

Сухой абразивный материал засыпается в бункер камеры, через открытую боковую дверь, прямо через решетчатый настил.

Камера подключается к сжатому воздуху, который потом поступает в блок подготовки сжатого воздуха, с регулятором давления (для разных типов работ), и клапаном подачи сжатого воздуха. После нажатия на педаль управления, сжатый воздух подается в напорную емкость с абразивным материалом.

Герметизирующий конус-клапан автоматически запирает емкость и сжатый воздух начинает создавать давление внутри, способствуя подаче абразивного материала в дозатор абразива.

Смешавшись со сжатым воздухом в дозаторе абразивный материал, давлением по шлангу, подается в абразивоструйное сопло. Износостойкое сопло направляет поток воздушноабразивной смеси на очищаемое изделие.

Сопла абразивоструйные могут применяться различных диаметров. Это сделано для того чтобы оператор имел возможность производить работы малыми количествами воздушно-абразивной смеси (например декоративный работы), либо если имеющийся компрессор не позволяет производить работы на максимальных параметрах.

Расход сжатого воздуха зависит от диаметра установленного струйного сопла и давления сжатого воздуха. Данная зависимость представлена в таблице:

Диаметр сопла, мм	Давление воздуха, кгс/см2
	3,5	4,2	5,0	5,6	6,3	7,0
6	1,3	1,5	1,7	1,9	2,1	2,5	м3/мин
8	2,2	2,5	2,9	3,3	3,6	4,2	м3/мин
10	3,0	3,6	4,0	4,6	5,0	5,6	м3/мин

Абразивоструйные перчатки закреплены непосредственно на фронтальной поверхности камеры. Такая конструкция позволяет максимально защитить оператора от вылетающего абразива из камеры, а так же дополнительно герметизирует процесс работ.

Смотровое окно имеет три слоя защиты. Изнутри установлена металлическая сетка, которая предотвращает падение стекла внутрь камеры, на руки оператора, в случае его разбития. По середине установлено непосредственно само силикатное стекло, толщиною 4 мм. Оно сменное и меняется в процессе работы, по мере ухудшения видимости. И снаружи установлено пластиковое стекло, защищающее лицо оператора, в случае разбития стекла и вылета осколков наружу.

Плафон освещения так же защищен от попадания абразивного материала. Светильник оборудован двумя мощными прожекторами, которые позволяют отлично видеть и контролировать весь процесс проведения работ в мелких деталях.

Для защиты персонала, от абразивного материла, камера оборудована концевыми выключателями, которые не позволяют производить струйные очистные работы, при открытых дверях.

Камера так же оборудована и дополнительными аксессуарами, которые облегчают процесс проведения работ, а так же расширяют область из их применения.
Для обдува обработанных деталей и сдувания абразива с других поверхностей, камера оборудована обдувочным пистолетом.

Боковые проемы, с размерами 200х200 мм, позволяют производить обработку длинномерных изделий, размеры которых не позволяют поместить их целиком внутрь рабочего пространства.

Шкаф управления собран в соответствии с мировыми стандартами, из качественных комплектующих с соблюдением всех мер защиты, исключающих поражение производственного и обсуживающего персонала электрическим током.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Артикул	Модель	Описание
10501000	Камера A-80P	Камера абразивоструйная напорного типа NowAG мод.A тип P
10502000	Камера A-100P	Камера абразивоструйная напорного типа NowAG мод.A тип P
10503000	Камера A-120P	Камера абразивоструйная напорного типа NowAG мод.A тип P
10504000	Камера A-140P	Камера абразивоструйная напорного типа NowAG мод.A тип P
